Transmissão

O Sistema de Transmissão descrito a seguir compreende a parte de radiofrequência (RF) da estação TV Digital, que é composta pelo Transmissor , com modulador ISDBT, Filtro, Linha de Transmissão, Conectores e Antena de Transmissão.

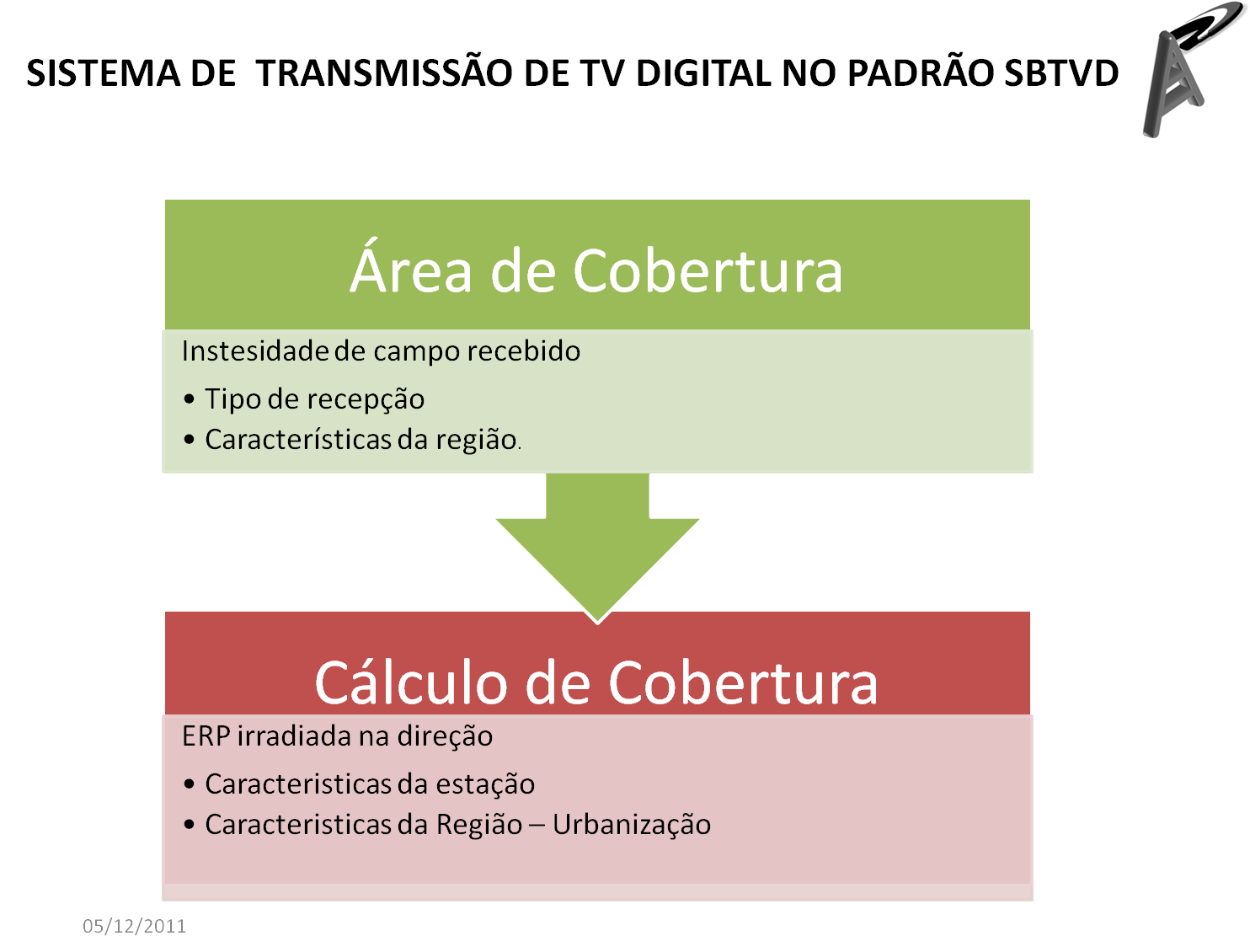

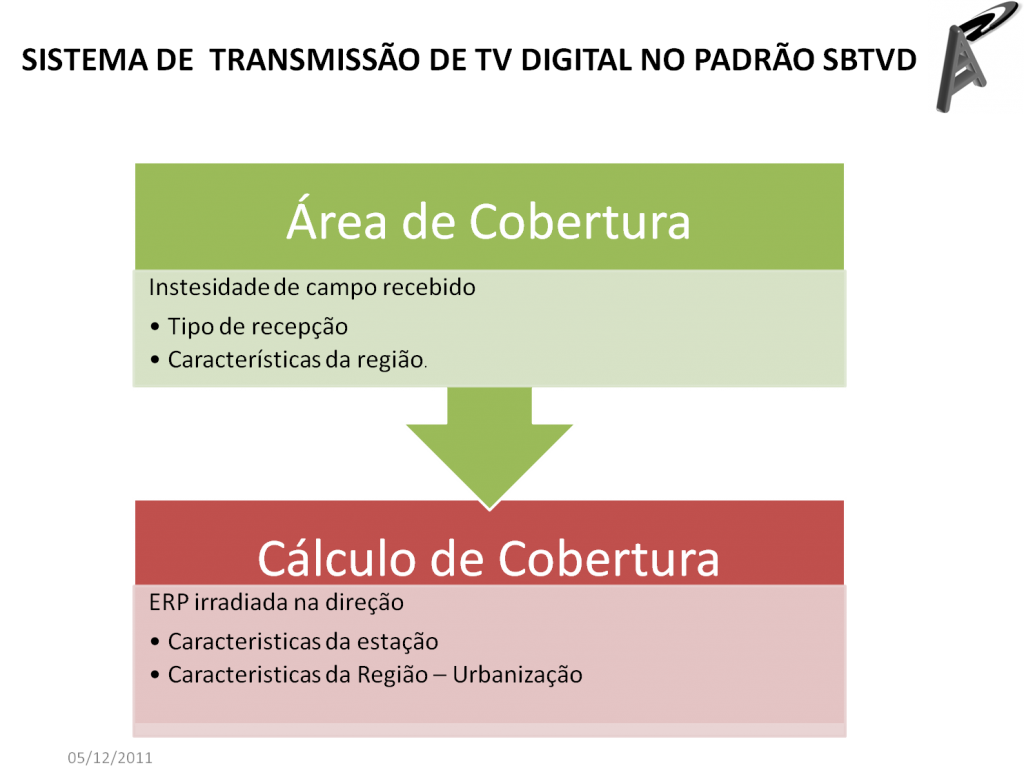

Estes equipamentos devem ser instalados no local determinado pela analise da Área e Cálculo de Cobertura .

A infra estrutura composta pelo abrigo de equipamentos , torre suporte da antena de transmissão, devem atender  rigorosamente aos critérios e boas praticas das engenharias que compõe a estação de TV.



Link permanente para este artigo: http://www.adthec.com.br/educativa/index.php/estacao-de-tv/composicao/transmissao/

TX

Transmissor

O Transmissor é o equipamento responsável por transformar o sinal, modular e entrega-lo a antena para ser então transmitido na Cidade. Sua potência é determinada através dos cálculos de área e cobertura.

Ver página »

infra 1

Abrigo de equipamentos

O Abrigo de equipamentos deve ser dimensionado por profissional habilitado no CREA estudando as cargas elétricas, mecânicas e de condicionamento de AR  que garantam o bom funcionamento do sistema. No sistema analógico os cuidados de instalação embora necessários, não menos problemáticos para o funcionamento da estação, do que para o sistema digital atenção quanto a  limpeza do ambiente, sobrecarga elétrica, entre outros itens que podem danificar e interromper o …

Ver página »

def1

Antena

A Antena, que compõe o sistema irradiante, é o “coração” da transmissão. Ela é o elemento responsável pela distribuição do sinal na área de cobertura. Dentre suas características elétricas, destaca-se  seu  ganho ,  diagrama de irradiação e tipo de polarização que pode ser horizontal, vertical, elíptica ou circular. Estes parâmetros são definidos pelo calculo de área de cobertura e devem ser rigorosamente atendidos para …

Ver página »

Linha de Transmissão

A Linha de Transmissão deve também estar de acordo com o Projetado.  Observa-se em alguns casos o uso de linha de transmissão inadequado, com atenuação maior do que o projetado, o que provoca ineficiência no sistema e gastos desnecessários.

Ver página »

torre 5

Torre

Observamos que no Brasil não existe legislação critica por parte dos órgãos reguladores a respeito de torre. No entanto a responsabilidade civil pelo estado de conservação da mesma é de seu proprietário e usuários ( emissoras e empresas que possuem antena e linha de transmissão instaladas na torre). A construção da torre, conservação e  manutenção devem prever a  carga …

Ver página »
