A Antena, que compõe o sistema irradiante, é o “coração” da transmissão. Ela é o elemento responsável pela distribuição do sinal da estação em seu município. É o elemento fundamental para definir a área de cobertura em Km^2 e principalmente a população a ser atendida.
Dentre suas características elétricas, destaca-se seu ganho , diagrama de irradiação e tipo de polarização que pode ser horizontal, vertical, elíptica ou circular. Estes parâmetros são definidos pelo calculo de área de cobertura e devem ser rigorosamente atendidos para garantir o sucesso da implantação.
Uma antena colocada em posição errada numa torre , como por exemplo uma antena projetada para ser instalada no topo de uma torre cuja instalação se faz na lateral da torre, sofre uma deformação no seu diagrama de irradiação o que provoca uma cobertura diferente do projetado. A figura a seguir exemplifica uma antena onidirecional ideal e sua como fica o diagrama deformado (não instalado no topo da torre)

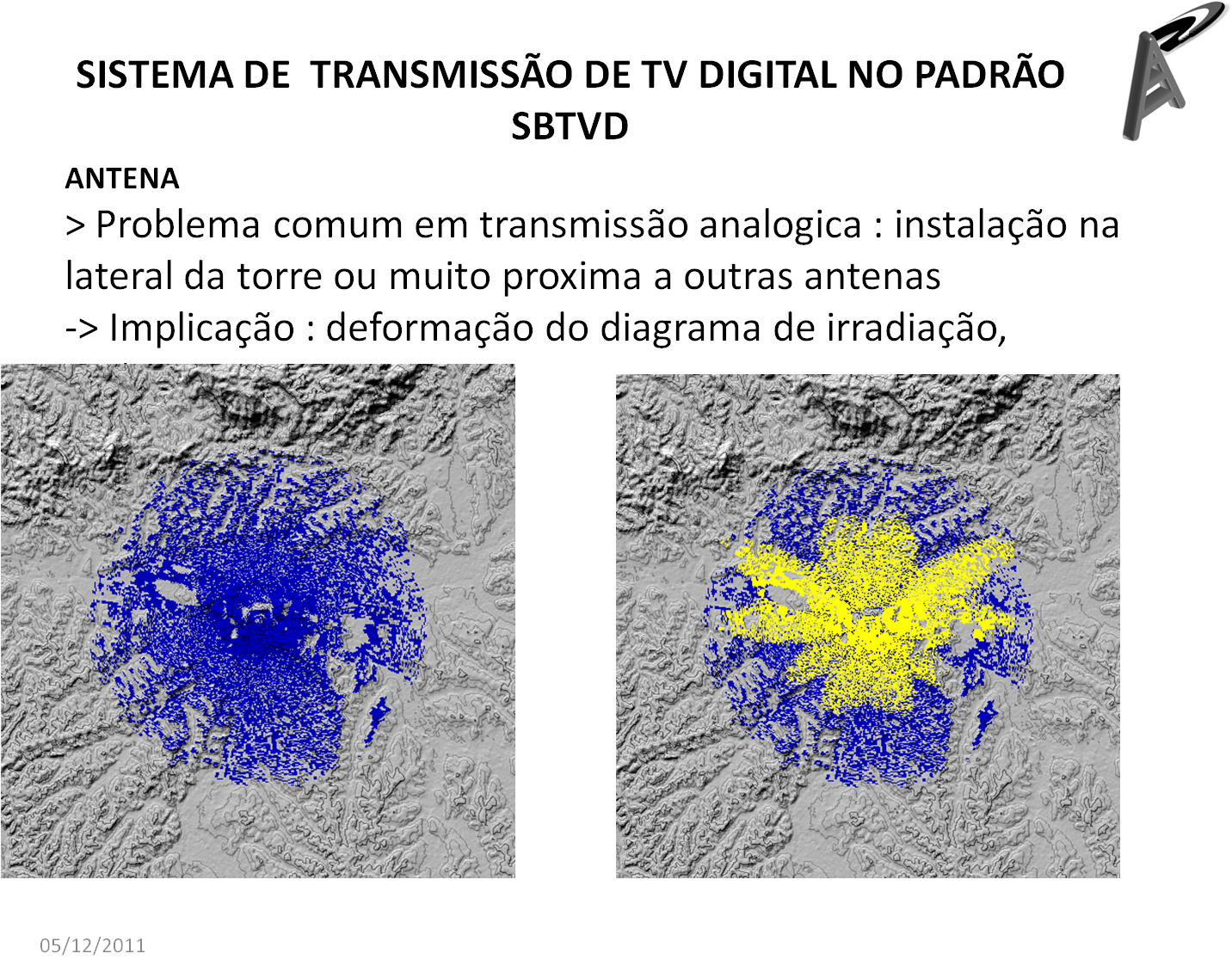

A próxima figura mostra como fica a área de cobertura da estação, aplicando cada um destes digramas . Observa-se que o resultado para o diagrama deformado(amarelo) é uma menor área cobertura . Como consequência se os “buracos” de cobertura estiverem dentro da região urbana do município, muitos habitantes não receberão o sinal de sua emissora. Este problema tem solução e depende do projeto de engenharia.
E COMO AGIR SE HOUVER NECESSIDADE DE INSTALAÇÃO NUMA LATERAL DE TORRE?
A Analise do local de instalação da antena na torre deve ser realizada pelo engenheiro projetista durante as simulações e calculo de área de cobertura, de modo a avaliar o efeito que a deformação poderá causar na cobertura da cidade.
Nestes casos recomenda-se que na compra da antena seja solicitado que o fabricante simule a deformação em função da torre, outras antenas instaladas na mesma infra estrutura , fornecendo deste modo o diagrama correto para ser empregado nos cálculos e dimensionamento da estação.
ALTURA DE INSTALAÇÃO DA ANTENA
Outro ponto a ser discutido é a altura de instalação da antena ( numa torre nova ou numa existente), a instalação em condições diferente do que foi projetado terá como consequência a área de cobertura diferente.

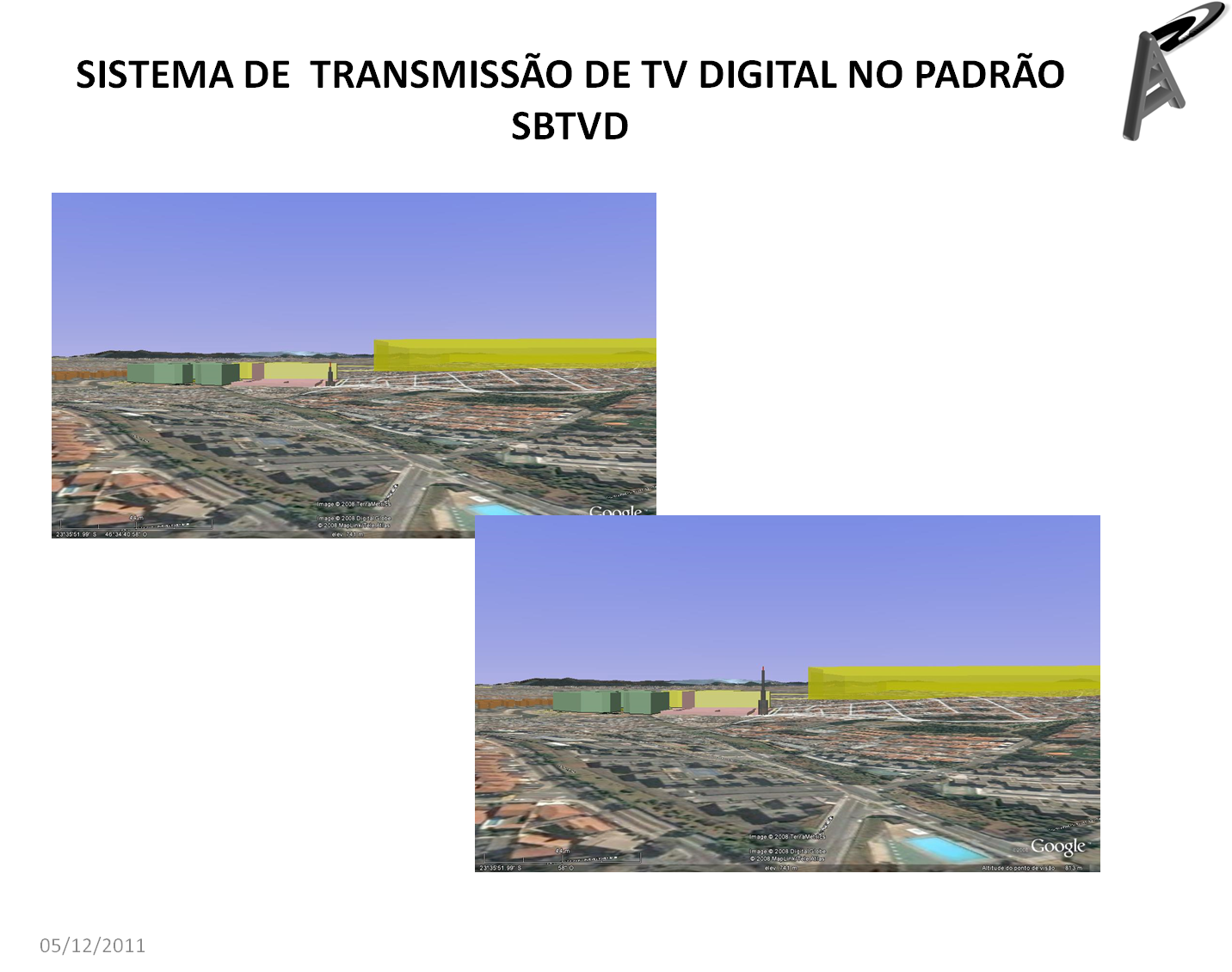

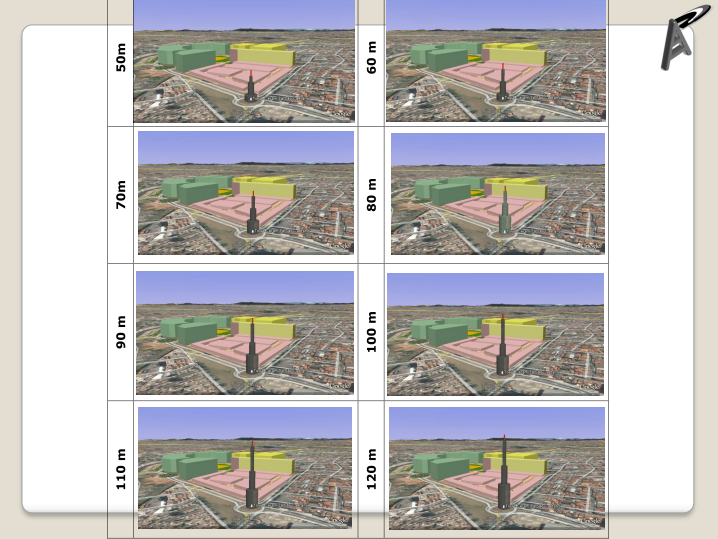

Na figura abaixo são apresentados exemplo de altura de instalação em função da edificação no local. Vemos a necessidade de escolher a altura da torre e consequentemente da antena de forma a ultrapassar os prédios.

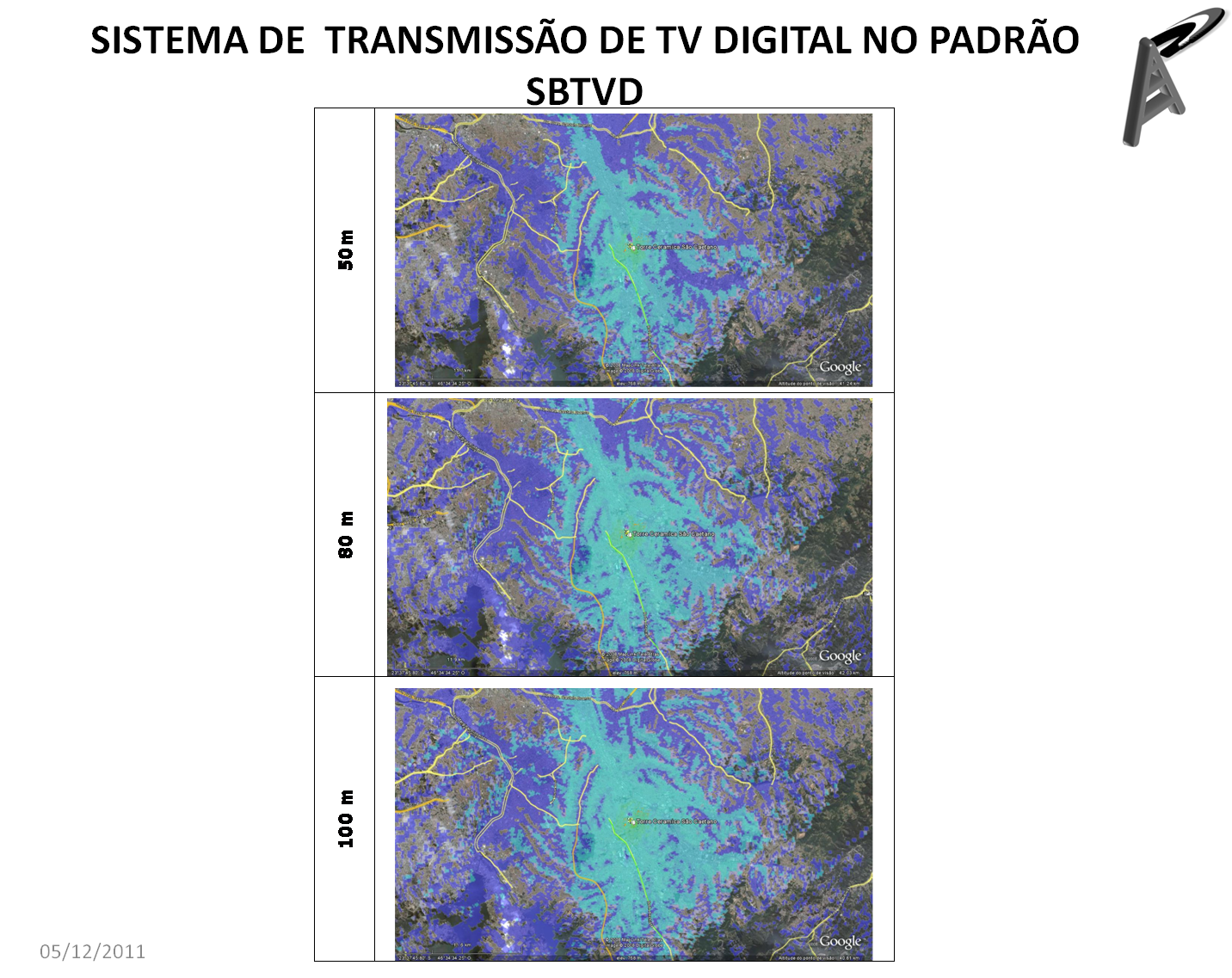

A Figura a seguir mostra o resultado de cobertura para altura diferentes de antena, onde o azul claro apresenta o local com maior intensidade de campo.
TIPO DE ANTENA , TILT (INCLINAÇÃO) E PREENCHIMENTO DE NULOS
Parece muito técnico, mas é uma linguagem corriqueira para os fabricantes de antena e engenheiros projetistas.
Estes paramentos se referem a componente da antena no azimute vertical (diagrama de elevação). O tilt se refere a inclinação de do feixe, e pode ser elétrico, mecânico ou ambos. E a preenchimento de nulos se refere ao ajuste deste diagrama.

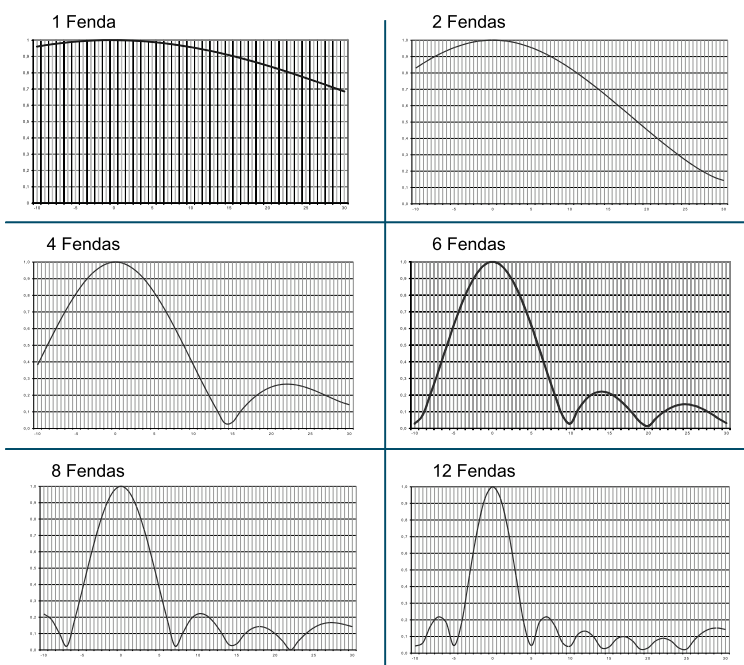

A Figura a seguir mostra estes tipos de diagrama de elevação, em função da quantidade defendas de uma antena tipo Slot.
Vemos que quanto maior o numero de fendas, maior o ganho da antena, e mais estreito o diagrama de elevação.
A altura da torre, e consequentemente da antena de transmissão, deve ser cuidadosamente avaliada também em função do tipo da antena que será utilizada X vista da cidade (área de cobertura).
Por exemplo, uma antena instalada num morro, como uma diferença de cotas (altura do chão) muito grande entre o morro e a cidade, merece uma criteriosa analise para ver a necessidade de inclinação de feixe e preenchimento de nulos, para que o sinal seja corretamente direcionado e não passe ” por cima da cidade”.
